Vách kính mặt dựng lộ đố là hệ kết cấu được lắp đặt phía ngoài khung chịu lực của tòa nhà, đóng vai trò như “lớp áo” bảo vệ đồng thời hoàn thiện mặt tiền kiến trúc.
Điểm đặc trưng của hệ lộ đố là các thanh nhôm định hình lộ ra ngoài, tạo mạch chia rõ ràng, vừa tăng độ vững chắc, vừa nâng cao khả năng nhận diện kiến trúc.

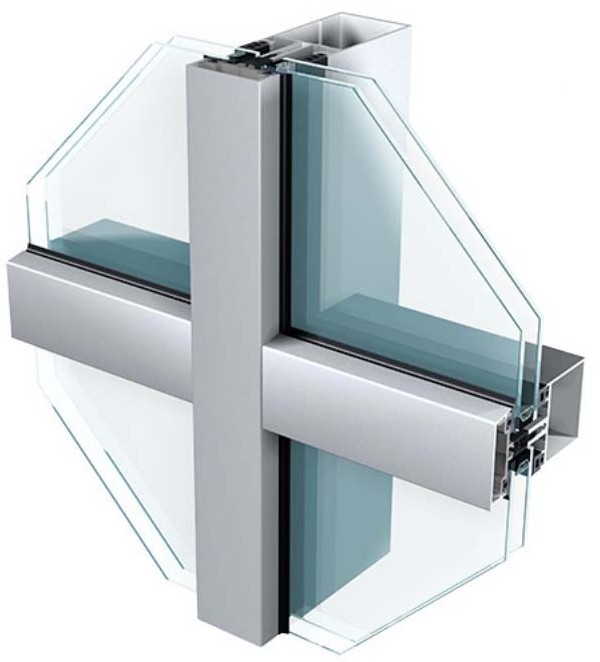

Hệ khung bao gồm thanh đố đứng (main mullion) và thanh đố ngang (transom) bằng nhôm định hình, thường sử dụng hợp kim nhôm 6063-T5 hoặc 6061-T6, đạt tiêu chuẩn ASTM hoặc EN.
Các thanh nhôm được liên kết bằng bulong – vít inox, đảm bảo khả năng chịu tải trọng gió, trọng lượng kính và lực va đập ngang, đặc biệt phù hợp với các công trình cao tầng.
Kích thước mặt cắt nhôm dao động từ 50 – 150mm, được lựa chọn tùy theo chiều cao tầng và yêu cầu thiết kế chịu lực, đảm bảo cân bằng giữa hiệu quả thẩm mỹ và độ bền kết cấu.
Hệ vách kính mặt dựng lộ đố thường sử dụng kính cường lực, kính dán an toàn hoặc kính hộp Low-E, đảm bảo độ bền cơ học, khả năng cách nhiệt và giảm bức xạ mặt trời. Độ dày phổ biến từ 8–24mm, tùy theo yêu cầu tải trọng và hiệu năng năng lượng của công trình.
Bao gồm nẹp nhôm, gioăng EPDM, keo silicone chống thời tiết và bản mã liên kết thép không gỉ. Gioăng EPDM giữ vai trò quan trọng trong chống thấm nước, chống rung, giãn nở nhiệt và duy trì độ kín khí.
Keo silicone được sử dụng tại các mối ghép ngoài, vừa đảm bảo độ bền liên kết vừa nâng cao tính thẩm mỹ khi quan sát từ bên ngoài.
Vách kính được gắn với dầm hoặc sàn bê tông thông qua bản mã, pad inox hoặc hệ khung thép phụ. Mỗi điểm liên kết được tính toán chịu tải trọng gió, tải trọng bản thân, nhiệt độ và rung động công trình.
Tất cả các bộ phận phối hợp tạo nên một hệ thống đồng bộ, đảm bảo khả năng chịu lực, chống thấm và ổn định lâu dài trong điều kiện môi trường khắc nghiệt.
Vách kính mặt dựng lộ đố hoạt động như một mặt dựng không chịu lực chính của tòa nhà, nhưng vẫn giữ vai trò quan trọng trong việc phân phối tải trọng ngoại lực chủ yếu là gió, trọng lượng bản thân của kính và các tác động cơ học khác về khung chịu lực chính của công trình.
.jpg)
Khi chịu tác động của gió hoặc lực đẩy từ bên ngoài, tải trọng được truyền từ lớp kính tới các thanh đố nhôm lộ ra bên ngoài, sau đó qua các bản mã liên kết xuống kết cấu sàn và dầm bê tông.
Cơ chế phân tải hợp lý này giúp giảm rung lắc, duy trì sự ổn định và đảm bảo an toàn lâu dài cho toàn bộ mặt dựng, đồng thời hạn chế nguy cơ nứt vỡ kính hay biến dạng khung nhôm.
Hệ vách được thiết kế các rãnh thoát nước ngầm, khe giãn nở nhiệt và cơ chế khe hở kỹ thuật, giúp ngăn ngừa hiện tượng đọng nước, thấm ngược hay nứt vỡ do thay đổi nhiệt độ. Điều này đặc biệt quan trọng đối với các công trình cao tầng, nơi bề mặt vách kính tiếp xúc trực tiếp với nắng, mưa và gió.
Nhờ hệ gioăng EPDM đa lớp kết hợp keo silicone chống thời tiết, vách kính đạt chỉ số kín khí cấp A4 và chống thấm nước cấp R7 theo tiêu chuẩn EN 12154, đồng thời giảm tiếng ồn từ bên ngoài 35 – 40 dB.
Ngoài ra, khi kết hợp kính Low-E hoặc kính hộp, mặt dựng còn cải thiện hiệu quả cách nhiệt, giúp giảm bức xạ nhiệt vào bên trong công trình và tiết kiệm năng lượng vận hành.
Nhờ cấu tạo khoa học, cơ chế phân tải hợp lý và hệ phụ kiện đồng bộ, vách kính mặt dựng lộ đố không chỉ mang lại diện mạo kiến trúc hiện đại, sang trọng mà còn đảm bảo hiệu năng kỹ thuật, độ bền và an toàn lâu dài, đáp ứng các tiêu chuẩn khắt khe cho cả các tòa nhà cao tầng và công trình thương mại lớn.
Trong thi công nhôm kính hiện đại, vách kính mặt dựng lộ đố được phát triển thành nhiều hệ khác nhau để phù hợp với đặc thù công trình và yêu cầu kiến trúc. Việc nắm rõ các hệ giúp chủ đầu tư, tổng thầu và kiến trúc sư lựa chọn giải pháp tối ưu về kỹ thuật, thẩm mỹ và chi phí.
Hệ Stick là giải pháp truyền thống, phổ biến trên thị trường, trong đó khung nhôm và kính được gia công bán thành phẩm tại xưởng, sau đó lắp ghép trực tiếp tại công trình.
Khung nhôm đứng và ngang được cố định từng thanh riêng biệt, kính được lắp sau khi hoàn thiện khung và sử dụng nẹp, gioăng để cố định. Độ chính xác của hệ thống phụ thuộc nhiều vào tay nghề thi công tại hiện trường.
.jpg)
Hệ Stick linh hoạt khi thi công công trình phức tạp, dễ điều chỉnh kích thước nếu thực tế có sai lệch, và có chi phí đầu tư hợp lý, phù hợp với văn phòng, trung tâm hành chính, showroom hay bệnh viện.
Tuy nhiên, tiến độ thi công chậm hơn do phụ thuộc điều kiện thời tiết và chất lượng bề mặt cũng như độ kín nước cần giám sát chặt chẽ. Hệ Stick thường áp dụng cho các dự án quy mô vừa và lớn, nơi cần tính linh hoạt cao và đội ngũ kỹ thuật giám sát trực tiếp tại hiện trường.
Hệ Semi-Unitized là phiên bản cải tiến của hệ Stick, nhằm nâng cao năng suất lắp đặt và giảm rủi ro sai số tại công trình.
Một phần khung nhôm, thường là thanh đố đứng, được lắp sẵn trên kết cấu bê tông, trong khi các module kính và đố ngang được lắp ráp tại nhà máy, sau đó kết nối với khung chính bằng khóa cơ khí chuyên dụng.
Hệ gioăng kín nước và keo silicone được xử lý đồng bộ, đảm bảo tiêu chuẩn EN 13830 về kín khí và chống thấm. Hệ Semi-Unitized kiểm soát chất lượng tốt hơn nhờ gia công trong điều kiện nhà máy, rút ngắn tiến độ thi công và giảm sự phụ thuộc vào thời tiết.
Giải pháp này tăng độ chính xác, khả năng kín khít và chống thấm, đồng thời vẫn giữ được mạch chia rõ nét đặc trưng của hệ lộ đố. Hệ này thường được áp dụng cho các tòa nhà cao tầng, khách sạn, trung tâm thương mại hoặc những công trình yêu cầu tính thẩm mỹ cao.

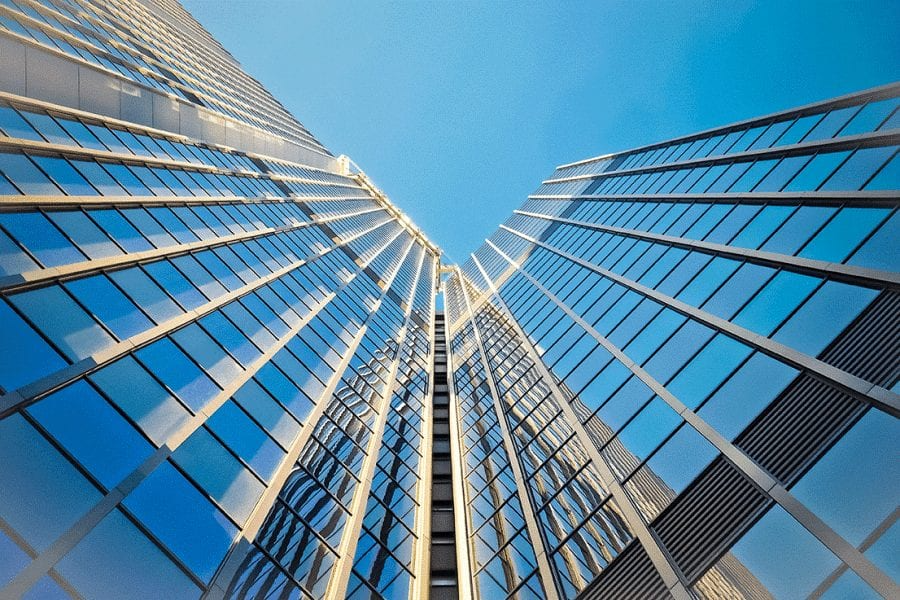

Vách kính mặt dựng lộ đố có thể được chia thành ba dạng chính tùy theo phong cách kiến trúc và định hướng thiết kế mặt đứng: lộ đố đứng, lộ đố ngang và lộ đố toàn phần.

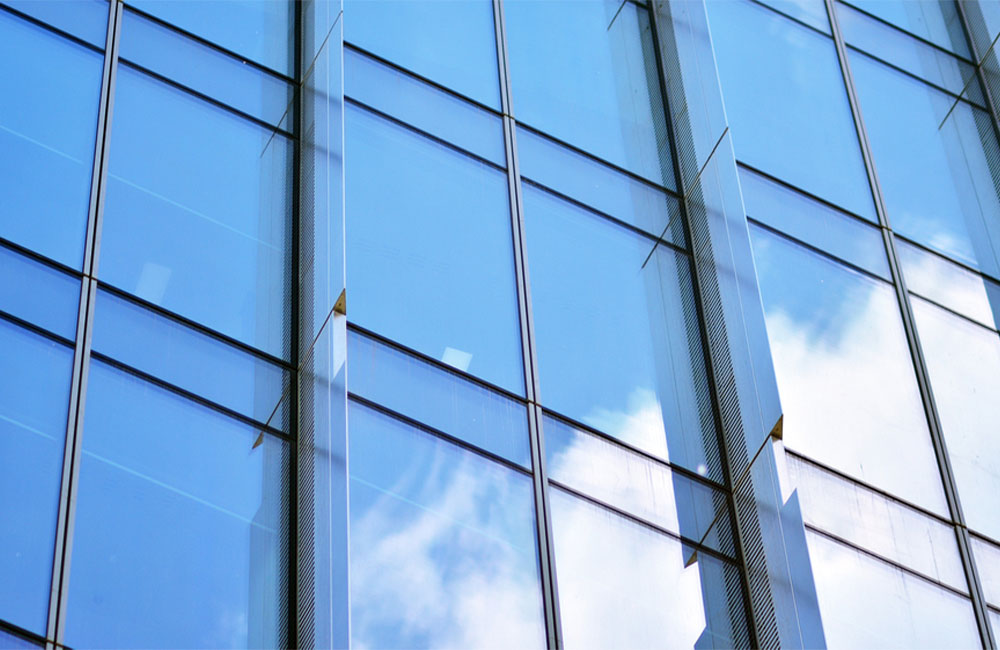

Hệ lộ đố đứng thể hiện các thanh nhôm đứng ra ngoài, trong khi các thanh ngang giấu phía sau kính. Giải pháp này tạo cảm giác công trình cao hơn, nhấn mạnh chiều vươn đứng và nhịp điệu kiến trúc, phù hợp cho cao ốc văn phòng, khách sạn hoặc tòa nhà hành chính muốn toát lên sự bề thế và sang trọng.
Hệ lộ đố ngang lại để lộ các thanh ngang, trong khi thanh đứng được giấu. Thiết kế này tạo cảm giác công trình mở rộng theo chiều ngang, cân đối và nhẹ nhàng, phù hợp với trung tâm thương mại, showroom hay khu phức hợp có mặt tiền dài.
Hệ lộ đố toàn phần cho thấy rõ cả đố đứng lẫn đố ngang, chia ô kính đồng nhất và mạnh mẽ. Đây là giải pháp thể hiện kỹ thuật vách kính lộ đố rõ ràng, mang lại hiệu ứng khỏe khoắn, vững chãi, thường được kiến trúc sư lựa chọn cho các công trình hành chính hoặc công nghiệp cao cấp.
Việc chọn hệ vách kính không chỉ dựa trên yếu tố thẩm mỹ mà còn phụ thuộc vào đặc tính công trình như chiều cao, vị trí chịu gió, kết cấu bê tông; yêu cầu kỹ thuật về độ kín nước, khả năng chịu tải gió, cách âm và cách nhiệt; cùng chiến lược thi công liên quan đến tiến độ, nhân lực và ngân sách.
Chủ đầu tư và tổng thầu cần phối hợp chặt chẽ với đơn vị thi công ngay từ giai đoạn thiết kế kỹ thuật để xác định hệ phù hợp, tránh phát sinh thay đổi trong quá trình triển khai.
Mỗi hệ vách kính mặt dựng lộ đố mang đặc trưng riêng về kết cấu, thi công và thẩm mỹ, quyết định trực tiếp đến độ bền, hiệu năng và giá trị thẩm mỹ lâu dài của công trình.
Vách kính mặt dựng lộ đố là giải pháp bao che linh hoạt và hiệu quả, được sử dụng rộng rãi trong các công trình cao tầng nhờ khả năng chịu lực tốt, thẩm mỹ công nghiệp và chi phí hợp lý.
Hệ này tạo nên một cấu trúc kiến trúc rõ ràng, phân chia ô kính đều đặn, vừa tăng độ bền vừa giúp công trình có tính nhận diện cao.
Hệ vách kính lộ đố sử dụng các thanh nhôm định hình đứng và ngang lộ ra ngoài, giúp phân bổ lực gió, trọng lượng kính và rung động đều lên khung kết cấu chính.
Nhờ đó, hệ thống vận hành ổn định trong mọi điều kiện, kể cả những công trình cao từ 10 đến 40 tầng, hoặc ở những khu vực ven biển, nơi gió mạnh và tải trọng ngoại lực lớn.
Khả năng chịu lực cao của khung nhôm và các điểm liên kết bằng bulong, pad inox hoặc keo silicone giúp công trình duy trì độ cứng vững lâu dài, giảm rung, hạn chế biến dạng và đảm bảo an toàn cho toàn bộ mặt tiền.
Khác với các hệ giấu đố hoặc unitized, vách kính lộ đố có cấu trúc đơn giản, các mối ghép, nẹp nhôm và gioăng dễ tiếp cận. Việc lắp đặt không đòi hỏi thiết bị đặc biệt hay môi trường kiểm soát nghiêm ngặt, giúp rút ngắn tiến độ thi công.
Khi cần bảo trì, thay kính, xử lý keo silicone hay thay thế gioăng EPDM đều thực hiện dễ dàng mà không ảnh hưởng đến kết cấu tổng thể. Điều này giúp tổng thầu và đơn vị vận hành tối ưu chi phí bảo trì dài hạn, đồng thời giảm thiểu thời gian gián đoạn hoạt động của công trình.
Hệ lộ đố có khả năng tùy biến cao, từ kích thước ô kính, tiết diện nhôm đến phương án liên kết, phù hợp với nhiều loại mặt bằng và yêu cầu kiến trúc khác nhau.
Có thể kết hợp đa dạng các loại kính như kính cường lực, kính hộp, kính Low-E hay kính phản quang để đạt hiệu quả cách nhiệt, chống nắng và thẩm mỹ.
Nhờ khả năng thiết kế linh hoạt, kiến trúc sư có thể tạo nên các mảng mặt đứng nhịp nhàng, phân vị rõ rệt, hoặc thiết kế mặt tiền có điểm nhấn đặc trưng cho thương hiệu, đồng thời đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu façade hiện đại.
So với hệ giấu đố hoặc unitized, vách kính lộ đố có chi phí vật tư và thi công thấp hơn nhưng vẫn đảm bảo hiệu năng cơ học, độ bền và thẩm mỹ. Thời gian hoàn vốn nhanh nhờ chi phí bảo trì thấp và tuổi thọ vật liệu cao.
Giải pháp này phù hợp với các dự án văn phòng, showroom, cơ quan hành chính, trường học hoặc các công trình thương mại, nơi cần cân bằng giữa giá trị thẩm mỹ và chi phí đầu tư.
Vách kính lộ đố sử dụng nhôm hợp kim cao cấp chống ăn mòn, kính cường lực hoặc kính dán an toàn, kết hợp hệ gioăng EPDM và keo silicone đạt tiêu chuẩn quốc tế. Hệ thống đảm bảo khả năng chống thấm, chịu nhiệt, chống tia UV và duy trì độ kín khít, tiết kiệm năng lượng cho hệ thống điều hòa, chiếu sáng.
Tuổi thọ của hệ vách kính lộ đố thường từ 20 – 30 năm, đồng thời duy trì hiệu quả năng lượng cao, giúp cải thiện hiệu suất tổng thể của Building Envelope và mang lại giá trị lâu dài cho công trình.
Nhờ các ưu điểm về kết cấu, thi công, linh hoạt thiết kế, chi phí hợp lý và độ bền, vách kính mặt dựng lộ đố tiếp tục là lựa chọn hàng đầu cho các công trình cao tầng, showroom thương mại và các dự án đòi hỏi tính thẩm mỹ, bền vững và hiệu suất sử dụng lâu dài.

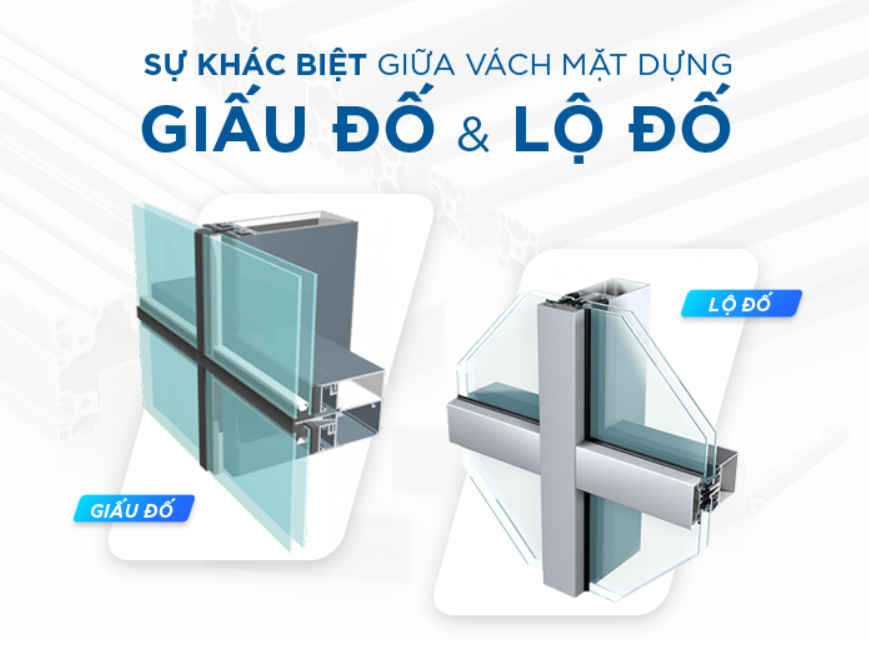

Trong thiết kế mặt dựng nhôm kính hiện đại, hai hệ thống vách kính mặt dựng lộ đố và giấu đố là lựa chọn phổ biến, mỗi loại mang những đặc điểm kỹ thuật, thẩm mỹ và chi phí khác nhau.
Việc lựa chọn hệ phù hợp cần dựa trên định hướng kiến trúc, ngân sách đầu tư và yêu cầu vận hành, đồng thời cân nhắc về độ bền, khả năng chịu lực và bảo trì lâu dài. Dưới đây là phân tích chi tiết để so sánh hai hệ mặt dựng này:
Vách kính mặt dựng lộ đố có các thanh nhôm định hình đứng và ngang lộ ra ngoài bề mặt kính, tạo nên đường nét kiến trúc mạnh mẽ, rõ ràng, dễ nhận diện.
Điều này giúp công trình có tính cấu trúc rõ ràng và phong cách công nghiệp, phù hợp với các tòa nhà cao tầng hoặc các công trình thương mại nơi cần nhấn mạnh tính kỹ thuật.
Ngược lại, vách kính giấu đố giấu toàn bộ khung nhôm phía sau lớp kính bằng keo silicone hoặc nẹp ẩn, tạo bề mặt liền mạch, phẳng, mang đến cảm giác tinh tế, sang trọng. Hệ giấu đố thường được áp dụng cho các tòa nhà biểu tượng, khách sạn cao cấp hoặc trung tâm tài chính, nơi thẩm mỹ là ưu tiên hàng đầu.
Hệ lộ đố nổi bật với vẻ ngoài hiện đại, mạnh mẽ và dễ kết hợp với các chi tiết façade khác. Nó cho phép phân chia các ô kính với nhịp điệu kiến trúc rõ ràng, tạo điểm nhấn cho mặt tiền và nhấn mạnh cấu trúc khung chịu lực.
Hệ giấu đố mang đến thẩm mỹ tối giản, bề mặt liền mạch, giúp ánh sáng phản chiếu đồng đều, tạo cảm giác cao cấp và thanh lịch.
Kiến trúc sư có thể khai thác mặt đứng gần như hoàn toàn bằng kính, cho phép tối đa hóa hiệu ứng ánh sáng và tầm nhìn, đặc biệt phù hợp cho các công trình đòi hỏi nhận diện thương hiệu sang trọng.
Vách kính lộ đố dễ thi công hơn nhờ các thanh nhôm rõ ràng, việc lắp đặt từng tấm kính độc lập, dễ kiểm soát chất lượng và thay thế khi cần. Khả năng chịu lực tốt, khả năng phân phối tải trọng gió và rung động đều nhờ khung nhôm vững chắc.
Hệ giấu đố yêu cầu độ chính xác cao trong quá trình thi công, đặc biệt là khi dán kính lên khung ẩn. Việc bảo trì, thay kính hoặc xử lý gioăng và keo silicone phức tạp hơn, đòi hỏi kỹ thuật viên có kinh nghiệm và thiết bị chuyên dụng.
Hệ lộ đố đạt khả năng chống thấm nước, gió tốt nhờ hệ nẹp nhôm và gioăng EPDM kín khít, đồng thời có thể dễ dàng kiểm tra, xử lý khi cần thiết.
Hệ giấu đố phụ thuộc nhiều vào kỹ thuật thi công keo silicone, nếu không đạt chuẩn, các mối nối có thể dẫn đến thấm nước hoặc rò gió. Tuy nhiên, khi thi công chính xác, hệ giấu đố mang khả năng cách âm và cách nhiệt vượt trội nhờ bề mặt kín và đồng nhất.
Vách kính lộ đố có chi phí hợp lý hơn, vật liệu và thi công ít tốn kém, đồng thời bảo trì dễ dàng, thời gian thi công nhanh, phù hợp với các dự án thương mại, văn phòng, nhà xưởng hoặc công trình công nghiệp có ngân sách hạn chế.
Hệ giấu đố chi phí cao hơn do yêu cầu vật liệu cao cấp, kỹ thuật lắp đặt chính xác và thời gian thi công lâu hơn. Hệ này thường được ưu tiên cho các công trình biểu tượng hoặc cao cấp, nơi thẩm mỹ và giá trị thương hiệu là ưu tiên hàng đầu.
Vách kính lộ đố thường được sử dụng cho các cao ốc văn phòng, trung tâm thương mại, nhà xưởng, khu công nghiệp, nơi cần kết cấu vững chắc và thi công linh hoạt.
Vách kính giấu đố phù hợp với khách sạn 5 sao, tòa nhà biểu tượng, trụ sở doanh nghiệp cao cấp, các trung tâm thương mại sang trọng, nơi cần bề mặt phẳng liền mạch và thẩm mỹ tối ưu.
Tóm lại, lựa chọn giữa vách kính lộ đố và giấu đố cần cân nhắc đồng thời yếu tố kỹ thuật, thẩm mỹ, chi phí và chiến lược vận hành lâu dài. Hệ lộ đố thích hợp cho công trình cần sự chắc chắn, linh hoạt và tiết kiệm chi phí, trong khi hệ giấu đố ưu tiên tính thẩm mỹ, hiệu quả ánh sáng và đẳng cấp cao cấp của công trình.
Nasaco hiện là Tổng thầu nhôm kính uy tín, chuyên triển khai các giải pháp vách kính mặt dựng lộ đố cho công trình cao tầng, tổ hợp văn phòng và dự án thương mại trên toàn quốc.
Với triết lý “Hoàn hảo từ thiết kế đến thi công”, Nasaco không chỉ là đơn vị thi công mà còn là đối tác chiến lược về kỹ thuật cho các chủ đầu tư và tổng thầu xây dựng.
.jpg)
Hệ thống vách kính mặt dựng lộ đố do Nasaco thực hiện được thiết kế theo tiêu chuẩn quốc tế, đảm bảo độ chính xác cao trong từng mối nối, độ kín khít tuyệt đối, khả năng chịu tải gió, chống thấm và cách nhiệt vượt trội.
Tư vấn và thiết kế kỹ thuật chuyên sâu: Đội ngũ kỹ sư của Nasaco trực tiếp tham gia từ giai đoạn thiết kế shop drawing, tính toán kết cấu chịu lực và lựa chọn vật liệu nhôm kính tối ưu cho từng công trình, đảm bảo giải pháp vừa bền vững vừa thẩm mỹ.
Quy trình thi công chuẩn quốc tế: Mỗi dự án được Nasaco kiểm soát chặt chẽ từ khảo sát, lắp đặt khung đố, cố định kính đến nghiệm thu hoàn thiện, đảm bảo chất lượng và an toàn tối đa.
Đảm bảo tiến độ chất lượng an toàn: Với năng lực triển khai nhiều dự án cùng lúc, Nasaco luôn duy trì tiến độ, đáp ứng các yêu cầu khắt khe tại các công trình trọng điểm, đồng thời tuân thủ tiêu chuẩn kỹ thuật và an toàn lao động nghiêm ngặt.
Giá trị khác biệt: Mỗi hệ vách kính mặt dựng lộ đố do Nasaco thi công đều mang dấu ấn riêng với độ bền vững, đường nét sắc sảo và hiệu ứng thị giác ấn tượng, góp phần nâng tầm giá trị công trình và thương hiệu chủ đầu tư.
Nasaco mang đến trải nghiệm toàn diện, từ thiết kế, tư vấn kỹ thuật đến vận hành lâu dài, khẳng định vị thế Tổng thầu nhôm kính uy tín và đáng tin cậy trên thị trường.
--------------------------------------------------
