Cấu tạo và nguyên lý hoạt động của hệ thống điện công nghiệp

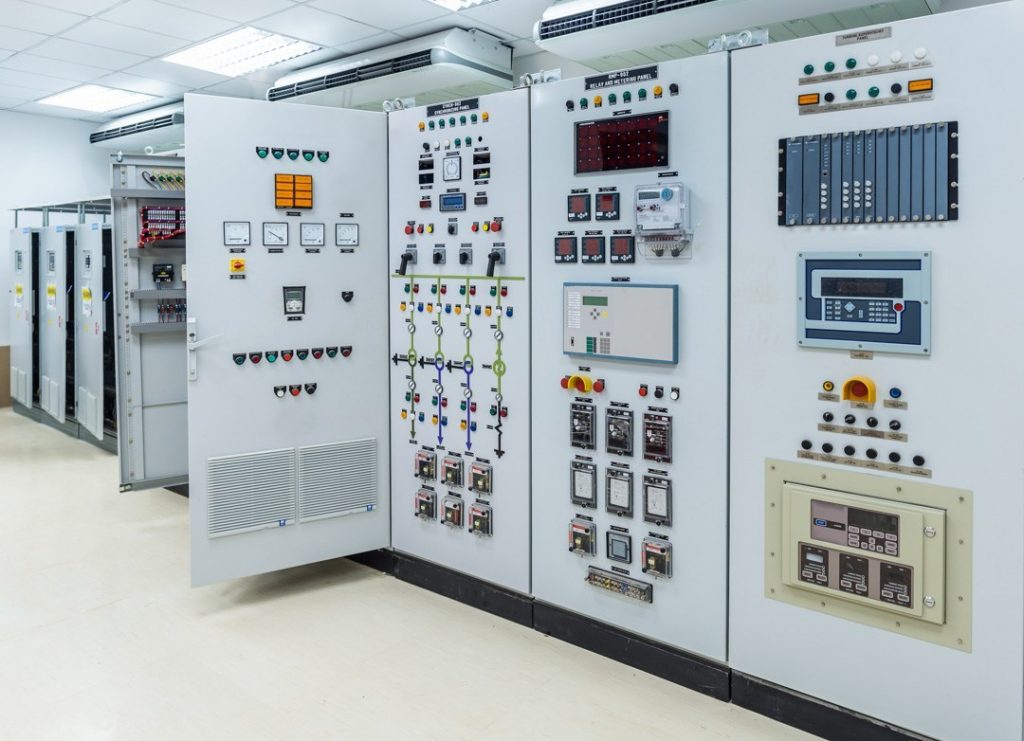

Hệ thống điện nhà máy công nghiệp là gì?

Hệ thống điện nhà máy công nghiệp là tập hợp các thiết bị, đường dây và công nghệ cung cấp, phân phối điện năng cho toàn bộ hoạt động sản xuất, kinh doanh và dịch vụ trong nhà máy.

Hệ thống này đảm bảo nguồn điện ổn định, liên tục và an toàn, đồng thời tối ưu hóa hiệu suất sử dụng năng lượng, giúp các thiết bị, máy móc vận hành trơn tru, giảm thiểu rủi ro gián đoạn sản xuất.

Ngoài ra, hệ thống điện công nghiệp còn được thiết kế nhằm tiết kiệm chi phí vận hành, bảo vệ các thiết bị điện khỏi quá tải, ngắn mạch hoặc sự cố bất ngờ.

Cấu tạo của hệ thống điện nhà máy công nghiệp

Hệ thống điện trong nhà máy công nghiệp thường được chia thành ba nhóm chính: điện nặng, điện nhẹ và hệ thống chiếu sáng.

Hệ thống điện nặng: bao gồm các thiết bị cung cấp và phân phối điện chính như trạm biến áp, tủ trung thế, tủ hạ thế, máy phát điện, bộ chuyển mạch và tủ điện phân phối tổng. Hệ thống này chịu trách nhiệm cung cấp năng lượng cho các máy móc công suất lớn, dây chuyền sản xuất và các thiết bị công nghiệp tiêu thụ nhiều điện năng.
Hệ thống điện nhẹ: bao gồm các mạng lưới dữ liệu, hệ thống mạng internet LAN, camera giám sát, chuông báo, tổng đài, hệ thống âm thanh thông báo và các thiết bị điện tử phục vụ quản lý vận hành, an ninh và tự động hóa. Hệ thống này không tiêu thụ nhiều điện nhưng đóng vai trò quan trọng trong giám sát, điều khiển và đảm bảo hoạt động liên tục, hiệu quả cho toàn bộ nhà máy.
Hệ thống chiếu sáng: đảm bảo ánh sáng đầy đủ, an toàn cho khu vực sản xuất, văn phòng và kho bãi. Hệ thống chiếu sáng công nghiệp được thiết kế để tiết kiệm năng lượng, phân bố đồng đều và bảo vệ mắt cho công nhân.

Trong sơ đồ hệ thống điện nhà máy, các thiết bị thường được ký hiệu bằng chữ cái để dễ nhận biết và quản lý. Một số ký hiệu phổ biến gồm:

STT	Phân loại	Tên thiết bị	Ký hiệu
1	Hệ thống điện nhẹ	Mạng lưới internet	LAN
2	Chuông báo	Hệ thống báo động	CB
3	Camera giám sát	Giám sát an ninh	CCTV
4	Hệ thống điện sinh hoạt	Cung cấp điện sinh hoạt	SH
5	Hệ thống chiếu sáng	Chiếu sáng khu vực	CS
6	Hệ thống điện nặng	Trạm biến áp	TBA
7	Tủ trung thế	Phân phối điện trung thế	TTT
8	Tủ hạ thế	Phân phối điện hạ thế	THT
9	Máy phát điện	Cung cấp điện dự phòng	MPD
10	Bộ chuyển mạch	Điều phối nguồn điện	BCM
11	Tủ điện phân phối tổng	Phân phối điện tổng	MSB
12	Tủ điện phân phối	Phân phối điện chi tiết	DB
13	Tủ điện điều khiển máy móc	Điều khiển thiết bị công nghiệp	MCC

Nhờ việc phân loại và ký hiệu rõ ràng, hệ thống điện công nghiệp giúp kỹ thuật viên dễ dàng giám sát, bảo trì và xử lý sự cố, đồng thời đảm bảo an toàn và hiệu quả trong vận hành toàn bộ nhà máy.

Thành phần cần có của hệ thống điện nhà máy công nghiệp

Một hệ thống điện nhà máy công nghiệp thường được cấu thành từ ba thành phần chính: hệ thống điện nặng, hệ thống điện nhẹ và hệ thống chiếu sáng. Mỗi thành phần đảm nhiệm những chức năng riêng, phối hợp nhịp nhàng để đảm bảo vận hành an toàn, hiệu quả và ổn định cho toàn bộ nhà máy.

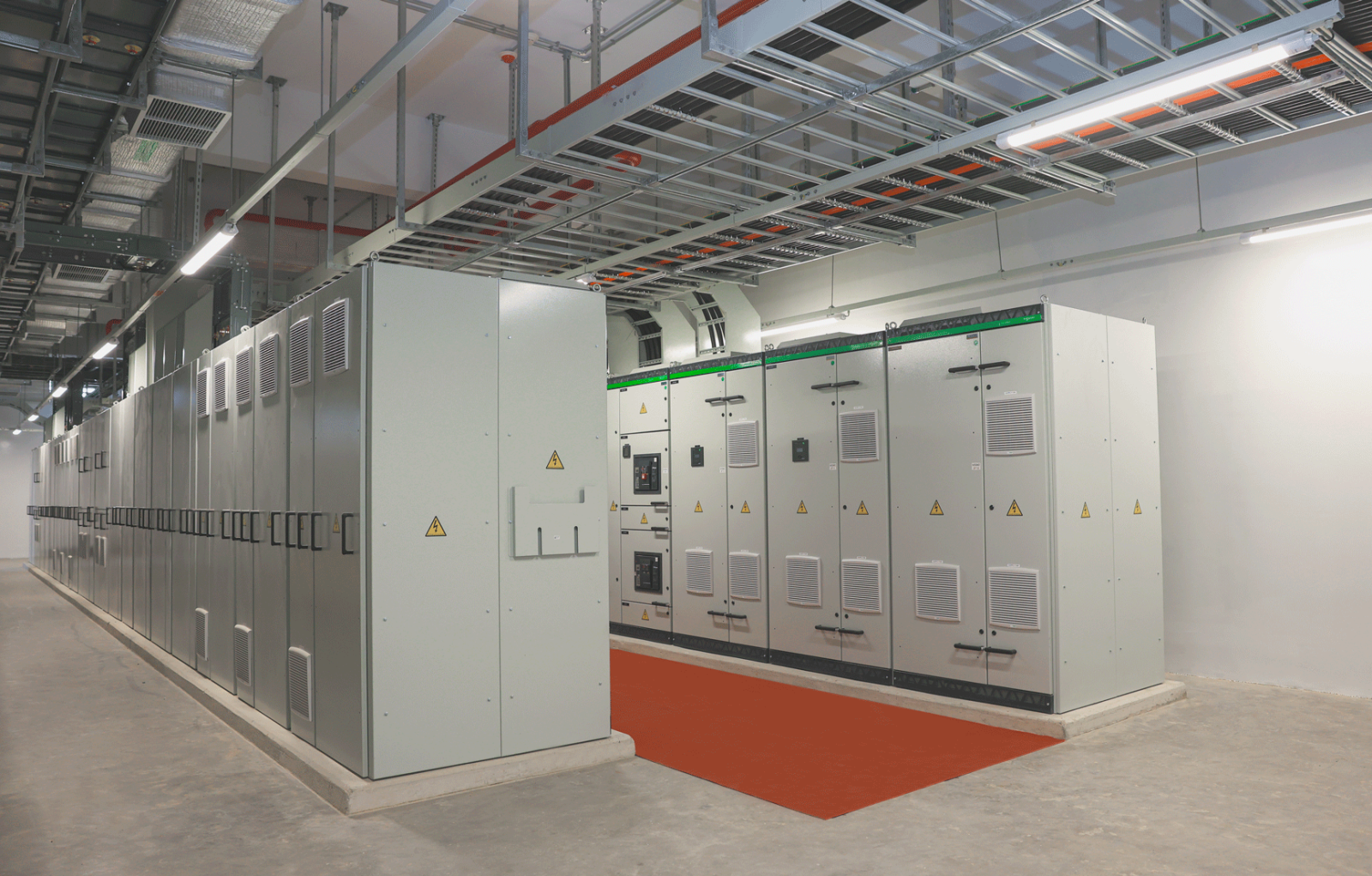

1. Hệ thống điện nhà máy nặng

Hệ thống điện nặng chịu trách nhiệm cung cấp điện động lực và điện điều khiển cho các máy móc, thiết bị sản xuất. Đây là thành phần quan trọng đảm bảo nguồn điện ổn định, duy trì năng suất và an toàn vận hành. Hệ thống điện nặng thường bao gồm:

2. Hệ thống điện nhà máy nhẹ

Hệ thống điện nhẹ hỗ trợ các hoạt động quản lý, giám sát, thông tin liên lạc và cải thiện chất lượng công việc trong nhà máy. Hệ thống này bao gồm:

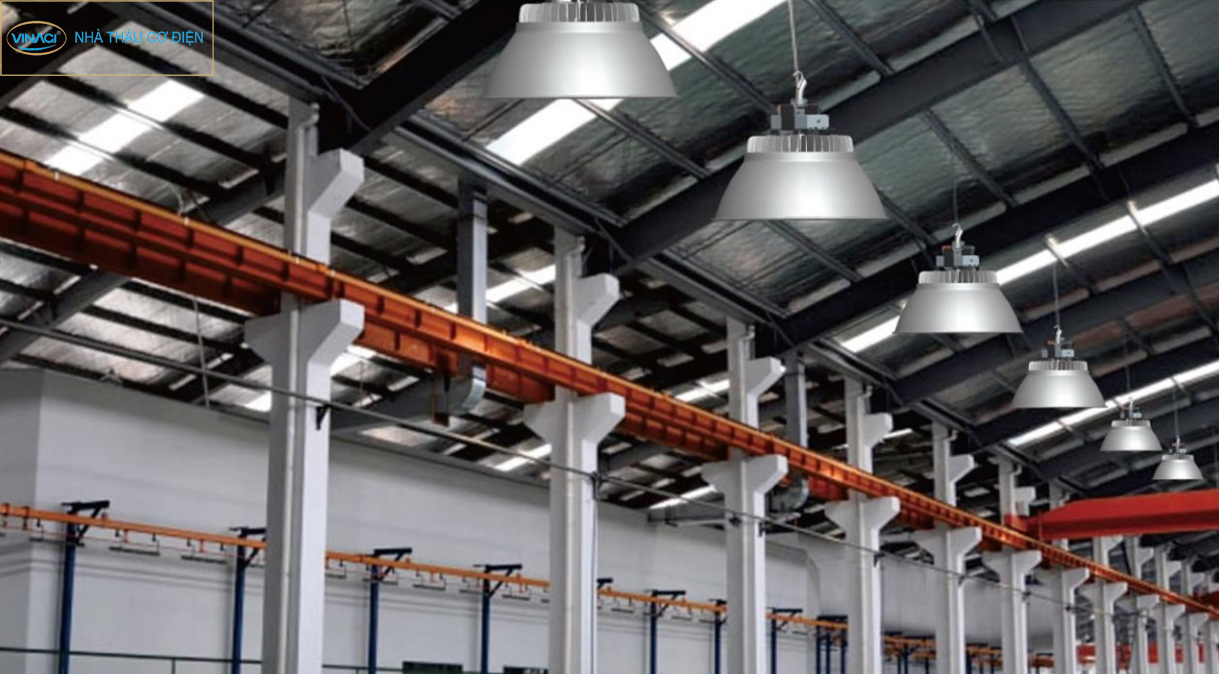

3. Hệ thống điện nhà máy chiếu sáng

Hệ thống chiếu sáng đảm bảo ánh sáng đầy đủ, tạo môi trường làm việc an toàn, thoải mái và nâng cao hiệu quả sản xuất. Hệ thống chiếu sáng thường bao gồm hai loại chính:

Việc phối hợp đồng bộ ba thành phần này giúp hệ thống điện nhà máy công nghiệp vận hành ổn định, an toàn, tiết kiệm năng lượng và dễ dàng bảo trì, đồng thời đảm bảo các tiêu chuẩn kỹ thuật và an toàn lao động trong sản xuất.

Vai trò và ứng dụng của hệ thống điện nhà máy công nghiệp

Hệ thống điện trong nhà máy công nghiệp đóng vai trò thiết yếu trong hoạt động sản xuất, vận hành và quản lý toàn bộ nhà xưởng. Đây là yếu tố nền tảng giúp các thiết bị, máy móc và dây chuyền sản xuất hoạt động liên tục, ổn định, từ đó nâng cao năng suất, chất lượng sản phẩm và hiệu quả kinh doanh.

1. Vai trò của hệ thống điện nhà máy công nghiệp

Hệ thống điện công nghiệp cung cấp nguồn điện ổn định từ mạng lưới quốc gia đến các thiết bị, máy móc trong nhà máy, đảm bảo các hoạt động sản xuất diễn ra liên tục và hiệu quả.

Nhờ có hệ thống này, các thiết bị tự động hoặc bán tự động có thể vận hành mà không cần can thiệp quá nhiều của con người, giúp giảm sức lao động, tiết kiệm thời gian và nâng cao hiệu suất công việc.

Ngoài ra, hệ thống điện còn đóng vai trò quan trọng trong việc bảo vệ con người và thiết bị. Các thiết bị bảo vệ như cầu dao, cầu chì, rơ le bảo vệ được lắp đặt để ngắt điện khi xảy ra sự cố, hạn chế nguy cơ cháy nổ, hư hỏng máy móc và tai nạn lao động.

Nhờ đó, hệ thống điện không chỉ duy trì hoạt động liên tục mà còn đảm bảo an toàn, nâng cao tuổi thọ thiết bị và bảo vệ tài sản của doanh nghiệp.

2. Ứng dụng của hệ thống điện nhà máy công nghiệp

Hệ thống điện công nghiệp được ứng dụng rộng rãi trong nhiều lĩnh vực như cơ khí, chế tạo, xây dựng, dệt may, thực phẩm, hóa chất, năng lượng và nhiều ngành sản xuất khác.

Hệ thống này giúp phân phối điện năng ổn định, đảm bảo các dây chuyền sản xuất, máy móc vận hành liên tục và hiệu quả, đồng thời hỗ trợ giám sát và điều khiển các thiết bị kỹ thuật trong nhà máy.

Ngoài việc phục vụ nhà xưởng riêng lẻ, hệ thống điện công nghiệp còn được triển khai trong các khu công nghiệp, khu chế xuất, khu công nghệ cao và khu đô thị thông minh.

Việc ứng dụng hệ thống điện hiệu quả giúp tạo môi trường làm việc hiện đại, an toàn, bền vững cho doanh nghiệp, đồng thời góp phần nâng cao năng suất lao động, thúc đẩy phát triển kinh tế - xã hội và bảo vệ môi trường của địa phương và quốc gia.

Tiêu chuẩn hệ thống điện nhà máy

Khi lắp đặt và kiểm tra hệ thống điện trong nhà máy, cần tuân thủ đầy đủ các tiêu chuẩn kỹ thuật để đảm bảo an toàn, hiệu quả và ổn định trong quá trình vận hành. Hệ thống điện nhà máy phải đáp ứng các yêu cầu cơ bản sau:

Việc triển khai hệ thống điện nhà máy theo các tiêu chuẩn này sẽ tạo nền tảng cho hoạt động sản xuất ổn định, an toàn và hiệu quả, đồng thời góp phần giảm chi phí bảo trì, nâng cao tuổi thọ thiết bị và tối ưu hóa năng suất lao động.

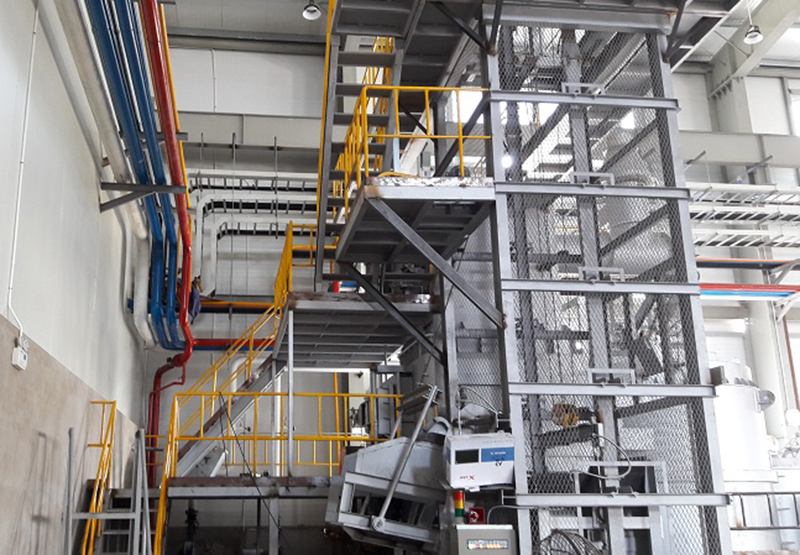

Quy trình thi công lắp đặt hệ thống điện nhà máy công nghiệp

Hệ thống điện nhà máy công nghiệp có vai trò truyền tải và phân phối điện năng, giúp máy móc, thiết bị hoạt động ổn định phục vụ sản xuất, kinh doanh và dịch vụ. Việc thi công hệ thống điện công nghiệp đòi hỏi kỹ thuật chuyên môn cao, tuân thủ an toàn và đảm bảo hiệu quả vận hành lâu dài.

Quy trình lắp đặt hệ thống điện nhà máy gồm các bước chính sau:

Bước 1: Chuẩn bị trang thiết bị và vật liệu

Đơn vị thi công cần chuẩn bị đầy đủ trang thiết bị, vật tư và thiết bị bảo vệ trước khi triển khai lắp đặt.

Khác với điện dân dụng, hệ thống điện công nghiệp yêu cầu các thiết bị chuyên dụng như máy biến áp, tủ điện công nghiệp, các thiết bị bảo vệ dòng điện, thiết bị đo đếm và báo tín hiệu, dây dẫn, cáp điện công suất lớn, công tắc và rơ le bảo vệ.

Việc chuẩn bị đầy đủ sẽ giúp quá trình thi công diễn ra suôn sẻ, đảm bảo an toàn và giảm thiểu thời gian gián đoạn sản xuất.

Bước 2: Khảo sát công trình và tiếp nhận thông tin từ khách hàng

Kỹ sư và đội thi công cần đến trực tiếp công trình để khảo sát hiện trạng, đo đạc vị trí lắp đặt, đánh giá tải trọng, điều kiện môi trường và các yếu tố kỹ thuật khác.

Đồng thời, đơn vị thi công sẽ tiếp nhận các yêu cầu đặc thù từ khách hàng, đặc điểm ngành nghề và nhu cầu vận hành, từ đó đưa ra giải pháp phù hợp, an toàn và tối ưu chi phí.

Bước 3: Thiết kế bản vẽ hệ thống điện công nghiệp

Dựa trên khảo sát thực tế và yêu cầu khách hàng, đơn vị thi công lập bản vẽ thiết kế chi tiết cho hệ thống điện. Bản vẽ cần tuân thủ các tiêu chuẩn kỹ thuật, ký hiệu điện công nghiệp và quy chuẩn an toàn điện.

Ngoài ra, thiết kế phải đảm bảo tối ưu hóa chi phí vật tư, bố trí hợp lý để thuận tiện bảo trì và vận hành, đồng thời đảm bảo khả năng mở rộng hệ thống trong tương lai nếu cần.

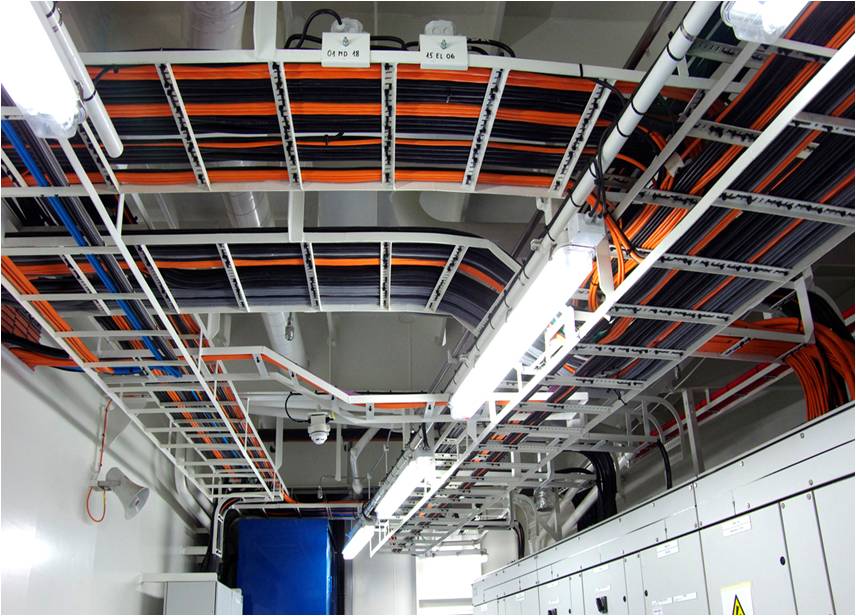

Bước 4: Thi công lắp đặt hệ thống điện công nghiệp

Sau khi bản vẽ được phê duyệt, đội thi công tiến hành lắp đặt hệ thống điện theo đúng quy trình kỹ thuật. Các công việc bao gồm lắp đặt tủ điện, dây cáp, máy biến áp, thiết bị bảo vệ, thiết bị đo đếm và kết nối các thiết bị đầu cuối.

Trong quá trình thi công, việc đảm bảo an toàn cho công nhân, thiết bị và máy móc trong nhà xưởng được đặt lên hàng đầu. Các biện pháp phòng ngừa rủi ro như sử dụng đồ bảo hộ, khóa điện, biển cảnh báo và kiểm tra định kỳ được thực hiện nghiêm túc.

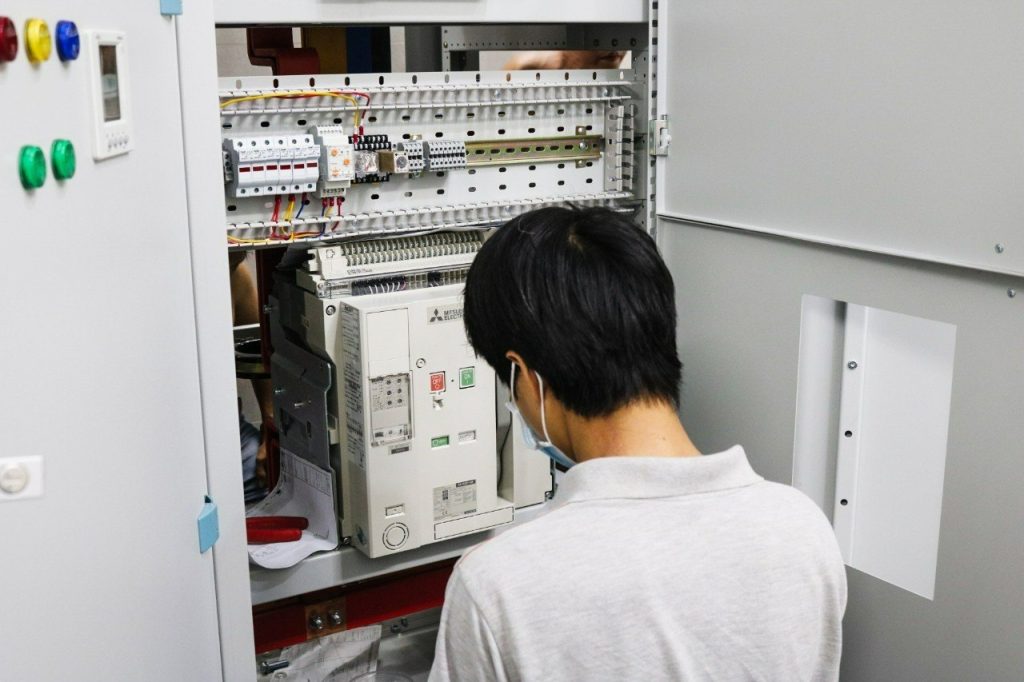

Bước 5: Nghiệm thu và kiểm tra hệ thống

Khi lắp đặt hoàn tất, đơn vị thi công tiến hành chạy thử, kiểm tra toàn bộ hệ thống để đảm bảo hoạt động ổn định, hiệu quả và an toàn. Các thông số kỹ thuật như dòng điện, điện áp, khả năng tải, hoạt động của thiết bị bảo vệ được kiểm tra kỹ lưỡng.

Sau khi nghiệm thu, nhà thầu thực hiện bàn giao hệ thống cho khách hàng, hướng dẫn vận hành, bảo trì định kỳ và ghi nhận phản hồi để hoàn thiện chất lượng dịch vụ.

Quy trình này đảm bảo hệ thống điện công nghiệp vận hành hiệu quả, an toàn và bền bỉ, đồng thời giúp nhà máy giảm rủi ro gián đoạn sản xuất và tối ưu hóa chi phí vận hành trong dài hạn.

Những lưu ý khi lắp đặt hệ thống điện nhà máy công nghiệp

Khi triển khai lắp đặt hệ thống điện cho nhà máy và nhà xưởng, các kỹ sư cần lưu ý nhiều yếu tố quan trọng để đảm bảo an toàn, hiệu quả vận hành và tối ưu chi phí.

Trước hết, cần bảo vệ an toàn cho người lao động cũng như các thiết bị, máy móc trong nhà xưởng, hạn chế tối đa rủi ro chập điện, hỏng hóc hay tai nạn lao động. Đồng thời, hệ thống điện phải đảm bảo máy móc vận hành ổn định, liên tục, đáp ứng năng suất yêu cầu mà không xảy ra gián đoạn.

Việc tuân thủ kỹ thuật, quy trình lắp đặt chuyên nghiệp và chính xác là yếu tố then chốt, giúp hệ thống vận hành bền bỉ và giảm thiểu các hư hỏng sau này.

Bên cạnh đó, cần tối ưu hóa chi phí vận hành, tránh hao phí điện năng và lãng phí tài nguyên, đồng thời thực hiện đúng các tiêu chuẩn về thiết kế và thi công hệ thống điện công nghiệp theo quy định của Nhà nước.

Nasaco cung cấp giải pháp toàn diện cho hệ thống điện nhà máy công nghiệp, từ thiết kế, thi công, lắp đặt đến vận hành, bảo trì và nâng cấp. Giải pháp này dựa trên các sản phẩm và dịch vụ chất lượng cao, đảm bảo an toàn, hiệu quả và có thể tùy biến phù hợp với nhu cầu riêng của từng khách hàng.

Hệ thống điện công nghiệp do Nasaco triển khai giúp đảm bảo vận hành ổn định, cung cấp nguồn điện ổn định cho toàn bộ hoạt động sản xuất, góp phần tiết kiệm chi phí, nâng cao an toàn và cải thiện chất lượng sản phẩm.

Với những thông tin trên, hy vọng Nasaco đã mang đến cho bạn cái nhìn tổng quan về các yếu tố cần lưu ý khi lắp đặt hệ thống điện nhà máy công nghiệp, đồng thời cung cấp giải pháp đáng tin cậy cho hoạt động vận hành của nhà xưởng.
