Hệ thống cơ điện M&E là gì? Tổng quan và vai trò trong xây dựng

Nếu kết cấu chịu trách nhiệm định hình “xương sống” của công trình, thì M&E chính là “mạch máu” vận hành, duy trì mọi hoạt động nội thất, tiện ích và cơ sở hạ tầng bên trong.

Hệ thống M&E được chia thành 4 nhóm chính, mỗi nhóm đảm nhận một chức năng riêng nhưng vận hành đồng bộ để tạo ra một mạng lưới liên kết chặt chẽ:

Mỗi nhóm M&E có chức năng riêng nhưng phải hoạt động đồng bộ, tạo nên một “mạng lưới sinh học” cho công trình. Các yếu tố kỹ thuật liên kết chặt chẽ, hỗ trợ lẫn nhau, từ đó đảm bảo vận hành liên tục, giảm thiểu sự cố, tiết kiệm năng lượng và tối ưu chi phí bảo trì.

Nhờ sự phối hợp này, toàn bộ công trình có thể vận hành hiệu quả, đáp ứng các yêu cầu kỹ thuật, thẩm mỹ và tiện nghi cho người sử dụng.

Thành phần chi tiết của hệ thống cơ điện (M&E)

Hệ thống cơ điện bao gồm nhiều thành phần, mỗi nhóm giữ vai trò quan trọng, đảm bảo công trình vận hành ổn định, an toàn và hiệu quả.

a. Hệ thống điện (Electrical System)

Hệ thống điện là “trái tim” của toàn bộ M&E, chịu trách nhiệm cung cấp năng lượng và bảo vệ người sử dụng. Một hệ thống điện hoàn chỉnh bao gồm:

Các linh kiện như thang máng cáp, tủ điện và phụ kiện đồng bộ vừa đóng vai trò cơ học vừa bảo vệ an toàn điện. Nasaco sử dụng các sản phẩm được sản xuất theo tiêu chuẩn công nghiệp, chống cháy, chống gỉ và chống ăn mòn, đảm bảo toàn bộ hệ thống điện vận hành bền vững và đồng bộ.

b. Hệ thống cơ khí (Mechanical System)

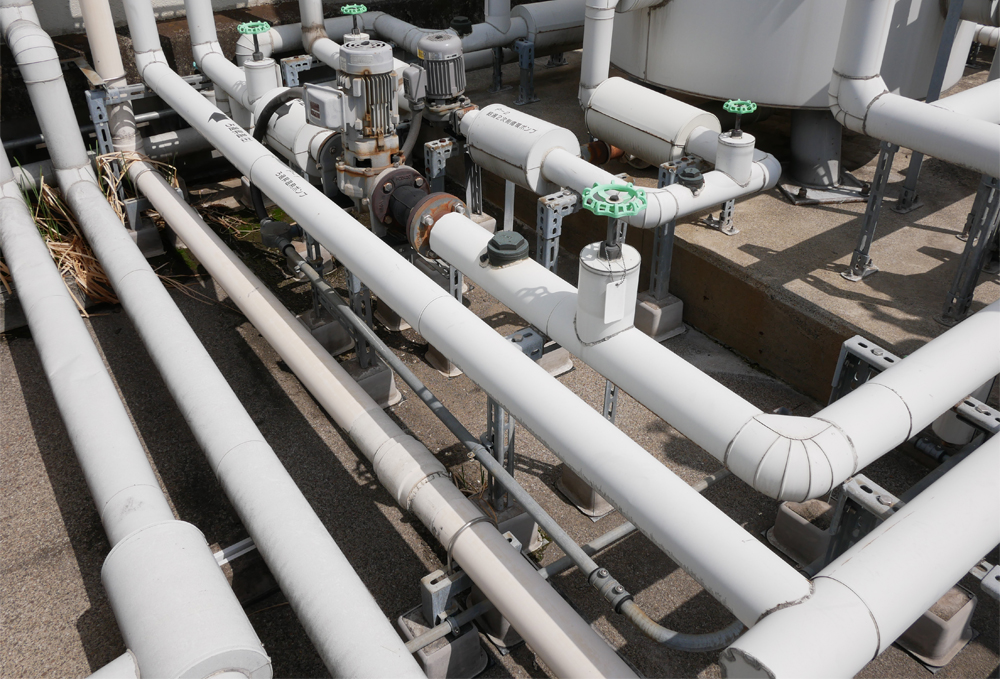

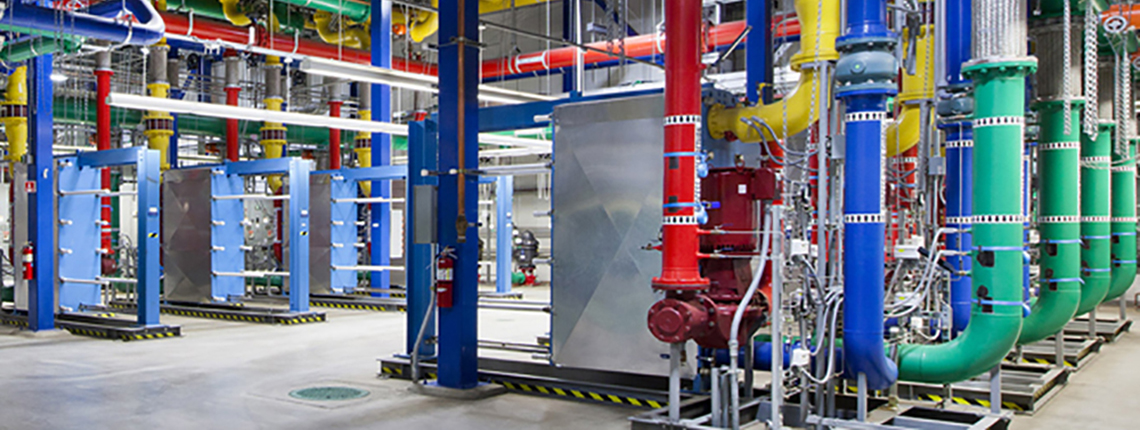

Hệ thống cơ khí bao gồm các thiết bị vận hành cơ học cho nhà máy hoặc công trình: Hệ thống khí nén, bơm nước, ống dẫn, trục quay, van và các máy móc phụ trợ.

Các cấu kiện cơ khí yêu cầu độ chính xác cao, bền bỉ và chịu rung động tốt. Quá trình lắp đặt phải tuân thủ bản vẽ kỹ thuật chặt chẽ, vì bất kỳ sai sót nào cũng ảnh hưởng trực tiếp đến vận hành ổn định của toàn bộ dây chuyền.

Nasaco luôn đảm bảo lắp đặt theo đúng tiêu chuẩn kỹ thuật và kiểm tra chất lượng từng hạng mục cơ khí.

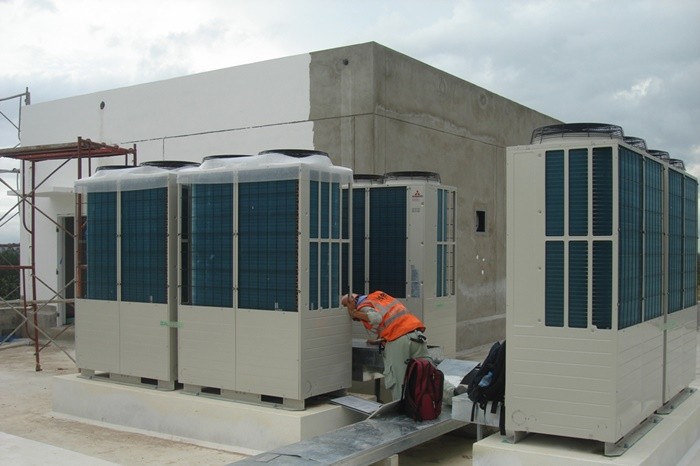

c. Hệ thống HVAC (Điều hòa – Thông gió)

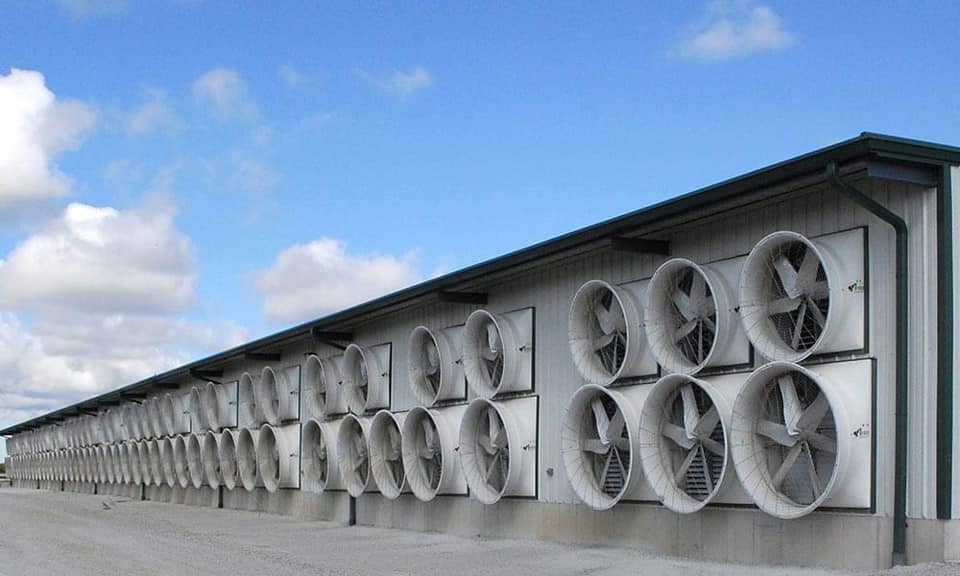

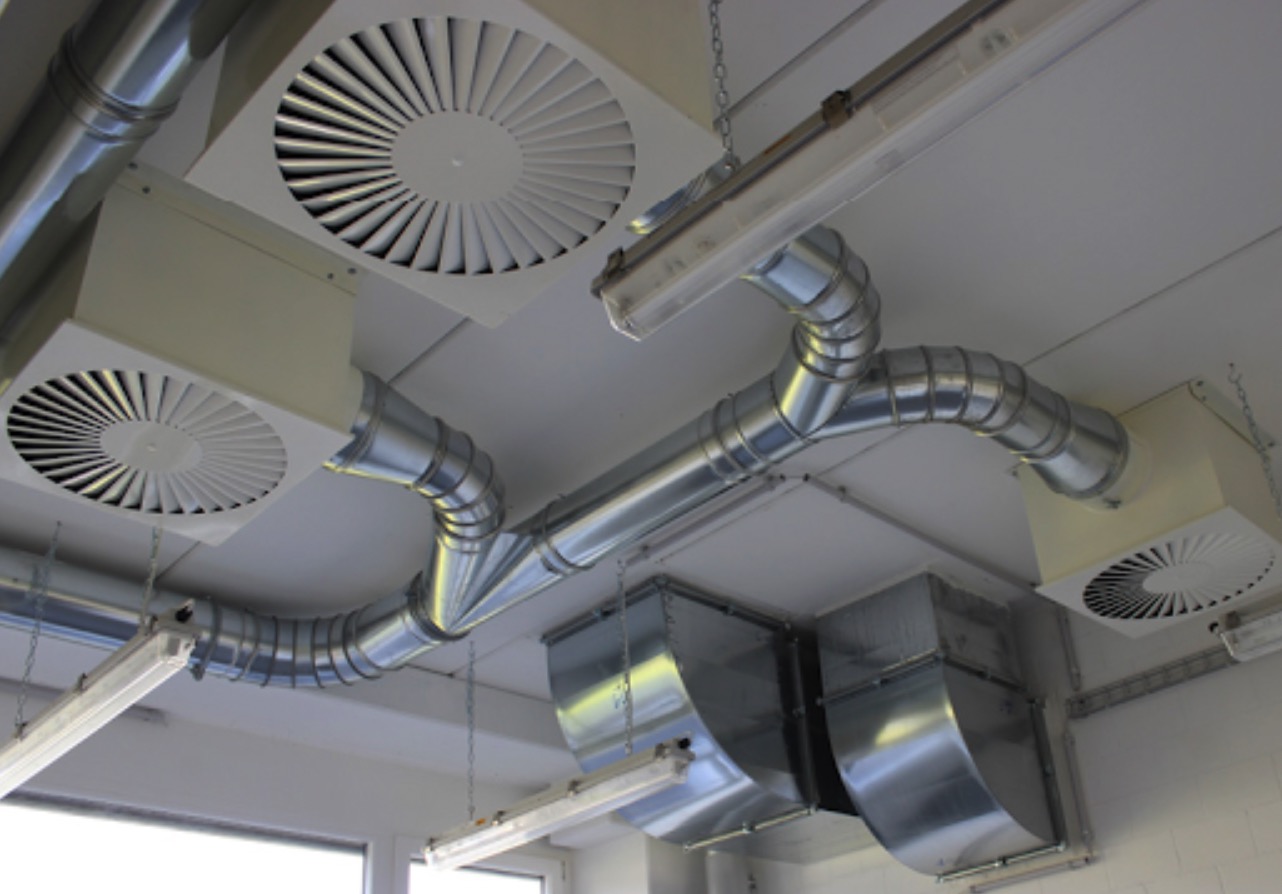

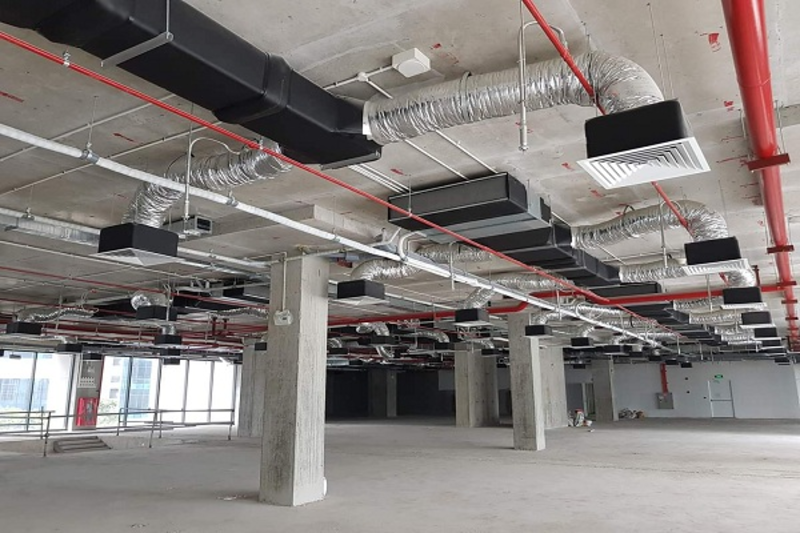

Hệ thống HVAC quyết định môi trường làm việc và điều kiện vận hành thiết bị. Thành phần chính gồm: Ống gió, quạt hút, máy lạnh trung tâm, AHU, FCU, ống đồng và các cảm biến điều khiển.

Mục tiêu của hệ thống là duy trì nhiệt độ, độ ẩm và lưu thông không khí ổn định, đặc biệt quan trọng trong nhà xưởng điện tử, kho lạnh, trung tâm dữ liệu (Data Center).

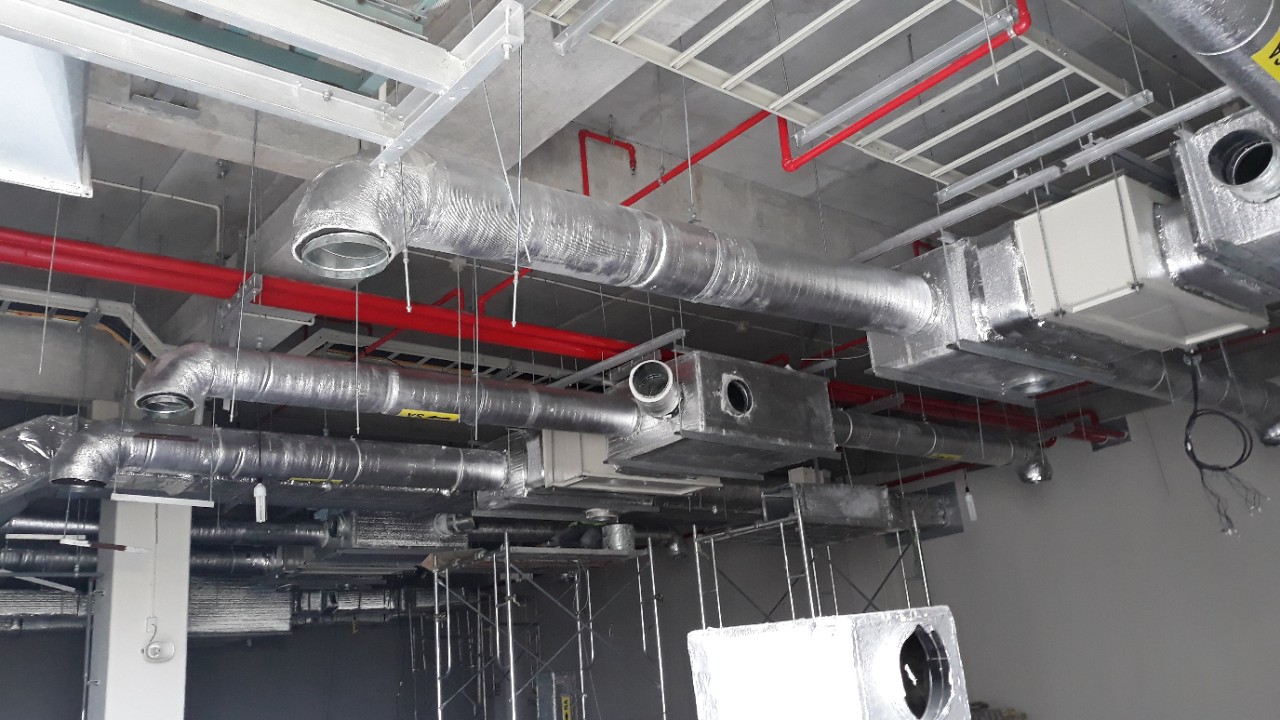

Các tuyến ống gió thường đi song song với thang máng cáp điện, vì vậy việc thiết kế đồng bộ giúp tối ưu không gian trần kỹ thuật và thuận tiện bảo trì.

d. Hệ thống PCCC và cấp thoát nước

Đây là phần bắt buộc trong mọi công trình theo quy chuẩn Việt Nam, đảm bảo an toàn và tiện nghi sử dụng.

Các đường ống và cáp điện được thiết kế tách biệt và bảo vệ chống cháy, đảm bảo an toàn tối đa khi xảy ra sự cố. Tại Nasaco, mọi hạng mục PCCC và cấp thoát nước đều được kiểm soát chặt chẽ, từ khâu thiết kế đến thi công, nhằm đảm bảo công trình vận hành an toàn và bền vững.

Vai trò của hệ thống cơ điện trong xây dựng

Trong bất kỳ công trình hiện đại nào từ nhà xưởng, chung cư, trung tâm thương mại, bệnh viện đến khách sạn hay resort, hệ thống cơ điện (M&E – Mechanical & Electrical Systems) luôn được coi là trái tim vận hành.

Nếu kết cấu chịu trách nhiệm định hình “xương sống” của công trình, thì M&E chính là “mạch máu” duy trì mọi hoạt động nội thất, tiện ích và cơ sở hạ tầng.

Vai trò quan trọng của hệ thống này không chỉ thể hiện ở việc duy trì hoạt động kỹ thuật mà còn ảnh hưởng trực tiếp đến an toàn, tiện nghi, hiệu quả năng lượng và giá trị tổng thể của công trình.

1. Đảm bảo an toàn toàn diện

Hệ thống cơ điện chịu trách nhiệm cung cấp năng lượng ổn định, duy trì hệ thống PCCC, thông gió, thoát hiểm và các thiết bị cứu hỏa.

Khi được thiết kế, lắp đặt và vận hành đúng tiêu chuẩn kỹ thuật, M&E giúp giảm thiểu rủi ro tai nạn điện, cháy nổ, ngập úng hay sự cố kỹ thuật, đồng thời bảo vệ an toàn cho con người và tài sản trong công trình.

Các tiêu chuẩn quốc tế và quy chuẩn Việt Nam (TCVN, IEC, NFPA) được áp dụng nghiêm ngặt, đảm bảo mỗi chi tiết từ tủ điện, thang máng cáp, hệ thống ống dẫn đến cảm biến PCCC đều vận hành an toàn và hiệu quả.

2. Mang lại tiện nghi và chất lượng sử dụng cao

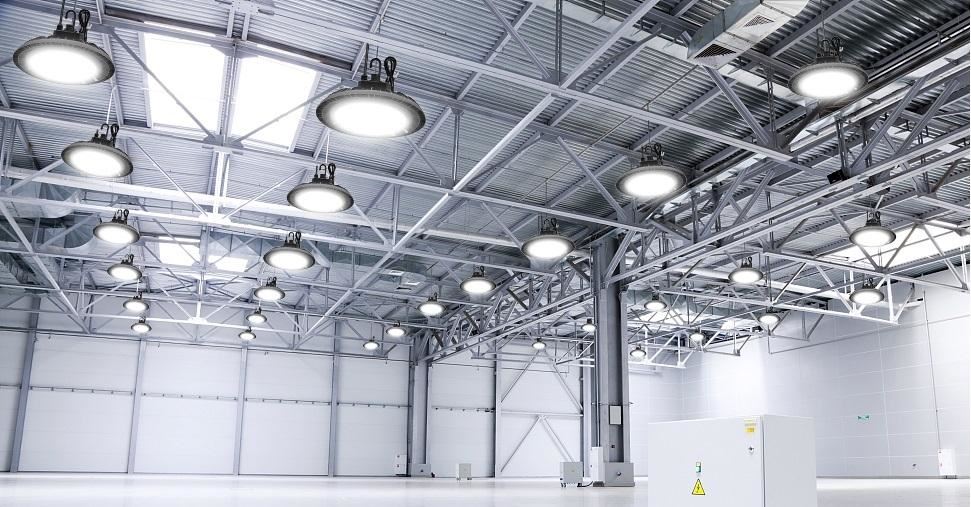

Hệ thống cơ điện là nền tảng tạo ra môi trường sống và làm việc tiện nghi, thoải mái. Hệ thống điện chiếu sáng, điều hòa, thông gió và cấp thoát nước ổn định giúp người sử dụng trải nghiệm không gian lý tưởng, từ nhiệt độ, độ ẩm đến lưu thông không khí và ánh sáng tự nhiên.

Trong các công trình cao cấp như khách sạn, resort hay văn phòng hạng A, M&E còn góp phần nâng tầm giá trị thẩm mỹ, tạo sự đồng bộ và trải nghiệm chất lượng cao cho người dùng.

3. Tối ưu hiệu quả năng lượng và chi phí vận hành

Một hệ thống M&E được thiết kế đồng bộ và tối ưu giúp giảm hao tổn năng lượng, tăng hiệu suất sử dụng thiết bị và tiết kiệm chi phí vận hành.

Với việc bố trí phụ tải hợp lý, sử dụng thiết bị tiết kiệm điện, kết hợp hệ thống chiếu sáng và HVAC thông minh, chủ đầu tư có thể giảm 10–20% chi phí vận hành hàng năm.

Điều này không chỉ mang lại lợi ích kinh tế mà còn góp phần bảo vệ môi trường, giảm phát thải carbon và hướng tới các tiêu chuẩn xây dựng bền vững.

4. Gia tăng tuổi thọ và giá trị tổng thể của công trình

Hệ thống M&E chất lượng cao giúp tăng tuổi thọ công trình, giảm chi phí bảo trì và nâng cao tính thẩm mỹ tổng thể. Các thiết bị được lựa chọn kỹ lưỡng, vật liệu đồng bộ và quy trình lắp đặt chuẩn kỹ thuật đảm bảo hệ thống vận hành lâu dài mà không phát sinh sự cố.

Điều này đặc biệt quan trọng trong các dự án cao cấp, nơi mỗi chi tiết đều ảnh hưởng đến trải nghiệm người sử dụng và giá trị đầu tư của chủ sở hữu.

5. Nền tảng cho tự động hóa và công nghệ thông minh

M&E là cơ sở để triển khai các hệ thống Smart Building, Smart Factory hoặc Factory Automation, giúp công trình vận hành thông minh, quản lý tự động, tối ưu hóa hiệu suất và nâng cao tiện ích cho người sử dụng.

Khi được tích hợp công nghệ điều khiển thông minh, hệ thống M&E không chỉ đáp ứng nhu cầu cơ bản mà còn mang đến khả năng giám sát từ xa, phân tích dữ liệu và dự báo bảo trì, giúp chủ đầu tư kiểm soát toàn bộ hoạt động của công trình một cách hiệu quả.

Tóm lại, một công trình có hệ thống cơ điện thiết kế đúng từ đầu và triển khai đồng bộ sẽ đảm bảo vận hành an toàn, ổn định, tiết kiệm năng lượng, giảm rủi ro kỹ thuật, nâng cao tiện nghi và gia tăng giá trị tổng thể.

Đây chính là lý do vì sao M&E luôn được ví như “mạch máu” không thể thiếu trong bất kỳ dự án xây dựng hiện đại nào.

Tiêu chuẩn thiết kế hệ thống cơ điện tại Việt Nam

Hệ thống cơ điện (M&E) trong các công trình xây dựng hiện đại phải tuân thủ nghiêm ngặt các quy chuẩn, tiêu chuẩn Việt Nam (TCVN) và các chuẩn quốc tế để đảm bảo an toàn, hiệu quả và tuổi thọ của công trình.

Việc áp dụng tiêu chuẩn giúp phối hợp đồng bộ giữa các hạng mục cơ điện, giảm xung đột và thuận tiện trong thi công. Một số tiêu chuẩn thường được áp dụng trong thiết kế M&E tại Việt Nam gồm:

Hạng mục	Tiêu chuẩn Việt Nam (TCVN)	Nội dung chính
Điện	TCVN 7447	Quy định thiết kế và lắp đặt hệ thống điện hạ thế trong công trình, bao gồm bố trí tủ điện, đường dây, bảo vệ mạch và an toàn vận hành.
HVAC (Điều hòa – Thông gió)	TCVN 5687	Yêu cầu thiết kế hệ thống thông gió, điều hòa không khí, duy trì nhiệt độ, độ ẩm và lưu thông không khí phù hợp với từng loại công trình.
PCCC (Phòng cháy chữa cháy)	TCVN 3890, TCVN 2622	Trang bị phương tiện PCCC, hệ thống báo cháy tự động, vòi phun sprinkler, tủ điều khiển, đảm bảo an toàn cho người và tài sản.
Cấp thoát nước	TCVN 9206	Thiết kế hệ thống cấp nước sinh hoạt, thoát nước mưa, thoát nước thải và các thiết bị vệ sinh, bảo đảm vệ sinh và an toàn kỹ thuật.

Trong quá trình triển khai, tất cả các hạng mục M&E cần được phối hợp trên bản vẽ MEP (Mechanical – Electrical – Plumbing). Điều này đảm bảo không xảy ra chồng lấn, xung đột giữa các hệ thống và giúp thi công thuận tiện, an toàn.

Ngoài ra, các vật liệu và thiết bị sử dụng trong hệ thống cơ điện phải đạt chứng nhận chất lượng, chống cháy, chống ăn mòn và có đầy đủ hồ sơ CO/CQ. Việc này không chỉ đảm bảo tuổi thọ và hiệu quả vận hành mà còn giúp chủ đầu tư yên tâm về tính hợp pháp và tiêu chuẩn kỹ thuật của toàn bộ công trình.

Những lưu ý khi thiết kế và thi công hệ thống M&E

Hệ thống cơ điện (M&E – Mechanical & Electrical) là phần hạ tầng kỹ thuật quan trọng, quyết định hiệu quả, an toàn và tuổi thọ của công trình. Khi thiết kế và thi công M&E, chủ đầu tư và nhà thầu cần lưu ý một số điểm quan trọng sau để đảm bảo hệ thống vận hành ổn định, tiết kiệm chi phí và thuận tiện bảo trì:

1. Đồng bộ ngay từ giai đoạn thiết kế

Thiết kế M&E cần được lập đồng bộ và toàn diện từ đầu, phối hợp chặt chẽ với kiến trúc, kết cấu và các hệ thống khác như: HVAC, PCCC, cấp thoát nước.

Việc này giúp tránh chỉnh sửa bản vẽ trong quá trình thi công, giảm thiểu xung đột giữa các bộ môn, hạn chế sai sót kỹ thuật và tiết kiệm chi phí phát sinh.

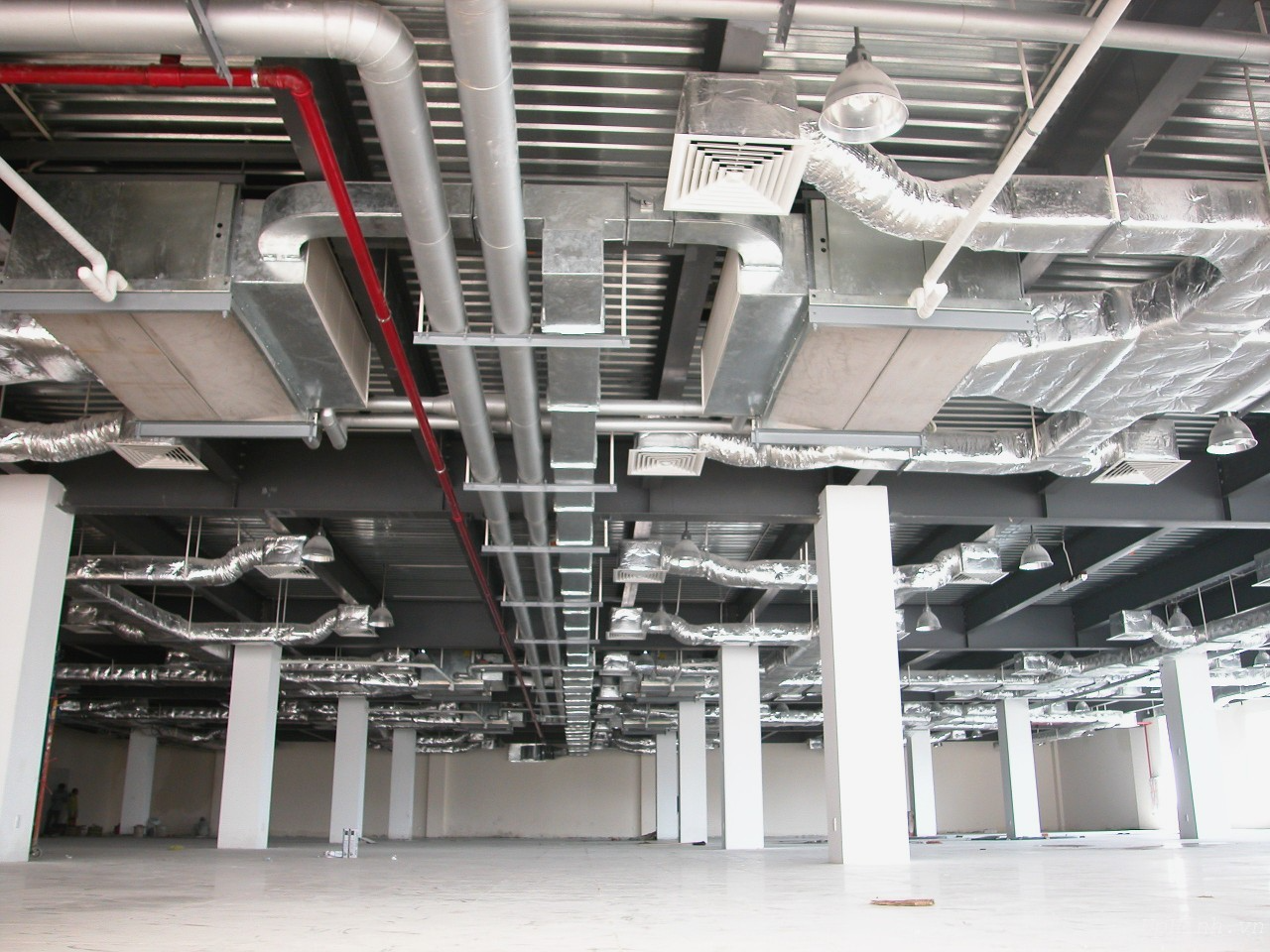

Một thiết kế đồng bộ còn giúp tối ưu không gian trần kỹ thuật, bố trí hệ thống dây dẫn, ống gió, thang máng cáp hợp lý, đảm bảo tính thẩm mỹ và tiện lợi trong vận hành.

2. Sử dụng thiết bị đồng bộ, thương hiệu uy tín

Việc lựa chọn thiết bị M&E đồng bộ, từ cùng một thương hiệu uy tín, giúp tăng tính tương thích, ổn định và bền bỉ của toàn hệ thống. Tránh sử dụng linh kiện của nhiều hãng khác nhau, vì điều này có thể gây khó khăn trong bảo trì, thay thế và tăng nguy cơ lỗi kỹ thuật.

Các sản phẩm như tủ điện, thang máng cáp, phụ kiện kết nối nên có tiêu chuẩn công nghiệp, khả năng chống cháy, chống ăn mòn, đảm bảo vận hành ổn định lâu dài. Nasaco luôn ưu tiên các thiết bị đạt chuẩn chất lượng để mỗi công trình đều vận hành an toàn và đồng bộ.

3. Lựa chọn vật liệu phù hợp với môi trường sử dụng

Việc lựa chọn vật liệu phù hợp không chỉ đảm bảo an toàn và độ bền mà còn giảm chi phí bảo trì và thay thế trong quá trình vận hành.

4. Đảm bảo khả năng bảo trì, mở rộng và linh hoạt trong vận hành

Các phụ kiện, ống luồn dây, tủ điện, thang máng cáp và thiết bị M&E nên được thiết kế để tháo lắp nhanh, dễ bảo trì và tái sử dụng, đồng thời dự phòng không gian cho việc mở rộng hệ thống trong tương lai.

Một hệ thống M&E dễ bảo trì giúp giảm thời gian ngừng hoạt động, tiết kiệm chi phí vận hành và đảm bảo công trình luôn duy trì hiệu suất tối ưu.

5. Kiểm định và nghiệm thu an toàn trước bàn giao

Trước khi bàn giao, toàn bộ hệ thống M&E cần được kiểm định theo tiêu chuẩn an toàn điện và PCCC, tuân thủ các quy định của Bộ Xây dựng và Cục An toàn Lao động.

Kiểm tra bao gồm đánh giá thiết bị, hệ thống đấu nối, bảo vệ chống cháy nổ, khả năng hoạt động của hệ thống cứu hỏa và báo cháy tự động. Quá trình này đảm bảo rằng công trình đạt chuẩn chất lượng, an toàn cho người sử dụng và tuân thủ pháp luật.

6. Tối ưu hóa phối hợp giữa các hạng mục M&E

Trong thiết kế và thi công, các hạng mục như điện, HVAC, PCCC, cấp thoát nước phải được phối hợp đồng bộ trên bản vẽ MEP (Mechanical – Electrical – Plumbing).

Điều này tránh chồng lấn, xung đột giữa các hệ thống và giúp thi công thuận tiện, chính xác. Một hệ thống phối hợp tốt còn hỗ trợ vận hành ổn định, giảm hao tổn năng lượng, đồng thời nâng cao hiệu quả sử dụng các thiết bị cơ điện.

7. Lợi ích khi tuân thủ đầy đủ các lưu ý

Như vậy, việc chuẩn bị kỹ lưỡng, lựa chọn thiết bị uy tín, vật liệu phù hợp và tuân thủ quy trình kiểm định là yếu tố quyết định để hệ thống M&E vận hành hiệu quả, bền vững và tối ưu chi phí cho mọi công trình.

Nasaco luôn áp dụng đầy đủ các tiêu chí này để đảm bảo mỗi dự án cơ điện đều đồng bộ, an toàn và chất lượng cao. Hệ thống cơ điện (M&E) chính là “mạch máu” của mọi công trình, từ nhà xưởng công nghiệp đến tòa nhà cao tầng hiện đại.

Một thiết kế chuẩn và thi công chính xác không chỉ đảm bảo vận hành ổn định mà còn giúp tối ưu chi phí vận hành, kéo dài tuổi thọ công trình và bảo vệ an toàn cho con người.

Nasaco tự hào là đối tác uy tín trong lĩnh vực M&E tại Việt Nam, nơi mỗi chi tiết được tính toán tỉ mỉ, mỗi sản phẩm và giải pháp đều thể hiện triết lý “An toàn – Đồng bộ – Bền vững”, mang đến cho khách hàng hệ thống cơ điện chất lượng cao, vận hành ổn định và bền lâu.
